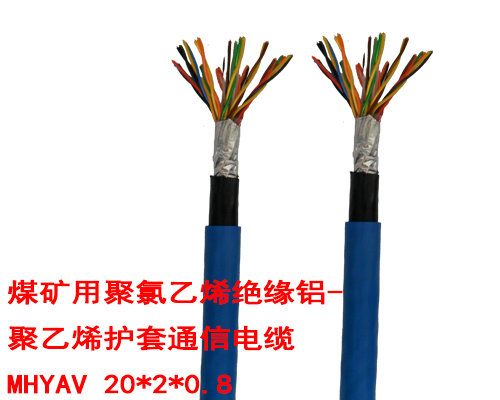

MHYAV 20*2*1/0.8 煤矿用聚氯乙烯-聚乙烯粘结护层聚氯乙烯护套通信电缆/符合安标/国标/新通电缆

MHYAV 2021/0.8 煤矿用聚氯乙烯-聚乙烯粘结护层聚氯乙烯护套通信电缆/符合安标/国标/新通电缆

MHYAV 20*2*1/0.8 煤矿用聚氯乙烯-聚乙烯粘结护层聚氯乙烯护套通信电缆，符合安标/国标，新通电缆专业生产矿用通信电缆、控制电缆。光缆、电源线等电线电缆电话：18660473588/联系人：王玉涵

用途

主要用于煤矿井下监测、监控系统，适用于煤矿企业通信系统信号传输。

使用条件

环境温度：-40～50℃

月平均湿度：95%（+25℃）

安装敷设温度：≥-10℃

安装弯曲半径：MHYV、MHJYV为电缆外径的10倍，其余型号为电缆外径的15倍。

电缆的命名

煤矿用阻燃通信电缆MH

铜导体省略

导电线芯结构柔软R

聚乙烯绝缘Y省略

编织屏蔽P

编织铠装B

聚氯乙烯外护套V

细圆钢丝铠装、聚氯乙烯外护层32

电缆型号、名称及使用条件范围

型号	名称	使用范围
MHYV	煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆	用于平巷、斜巷及机电峒室
MHYBV	煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆	用于机械冲击较高的平巷和斜巷
MHYAV	煤矿用聚乙烯绝缘铝—聚乙烯粘结护层聚氯乙烯护套通信电缆	用于较潮湿的斜井和平巷
MHYA32	煤矿用聚乙烯绝缘铝—聚乙烯粘结护层钢丝铠装聚氯乙烯护套通信电缆	用于竖井和斜井

数据结构及主要技术指标

型号结构性能	MHYV	MHYBV	MHYAV	MHYA32
规格对数×芯数	1×4 （1、2、5）×2	（5、10、20）×2	（20、30、50）×2	（30、50）×2
粘结护层及铠装层	——	镀锌钢丝编织	铝—聚乙烯复合包带	铝—聚乙烯复合绕包及镀锌钢丝铠装
线芯结构 mm	7/0.28	1/0.8
导电线芯直流电阻	≤45 Ω/km	≤36.7Ω/km
固有衰减	≤1.10db/ km	≤0.95 db/km
绝缘线芯绝缘电阻	≥3000MΩ·km（20℃）
耐交流电压	电缆绝缘线芯间及绝缘线芯与屏蔽间能经受1min，1.5kV不击穿
工作电容	0.06μF/km
远端串音衰减	≥70 dB/500m
直流电阻差	≤环阻的2%
电感	800μH/ km
