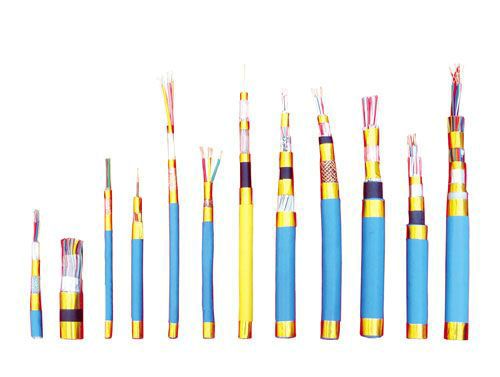

【通信电缆】MHYVMHYVP MHYVR MHYBV 矿用通信电缆 山东新通电缆制造有限公司
矿 用 通 信 电 缆
产品执行标准:MT 818.14—1999
用途
主要用于煤矿井下监测、监控系统,适用于煤矿企业通信系统信号传输。
使用条件
环境温度:-40~50℃
月平均湿度:95%(+25℃)
安装敷设温度:≥-10℃
安装弯曲半径:MHYV、MHJYV为电缆外径的10倍,其余型号为电缆外径的15倍。
电缆的命名
煤矿用阻燃通信电缆MH
铜导体省略
导电线芯结构柔软R
聚乙烯绝缘Y省略
编织屏蔽P
编织铠装B
聚氯乙烯外护套V
细圆钢丝铠装、聚氯乙烯外护层32
电缆型号、名称及使用条件范围
型号 | 名称 | 使用范围 |
MHYV | 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆 | 用于平巷、斜巷及机电峒室 |
MHYBV | 煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 | 用于机械冲击较高的平巷和斜巷 |
MHYAV | 煤矿用聚乙烯绝缘铝—聚乙烯粘结护层聚氯乙烯护套通信电缆 | 用于较潮湿的斜井和平巷 |
MHYA32 | 煤矿用聚乙烯绝缘铝—聚乙烯粘结护层钢丝铠装聚氯乙烯护套通信电缆 | 用于竖井和斜井 |
数据结构及主要技术指标
型号 结构性能 | MHYV | MHYBV | MHYAV | MHYA32 |
规格 对数×芯数 | 1×4 (1、2、5)×2 | (5、10、20)×2 | (20、30、50)×2 | (30、50)×2 |
粘结护层 及铠装层 | —— | 镀锌钢丝编织 | 铝—聚乙烯 复合包带 | 铝—聚乙烯复合绕包及镀锌钢丝铠装 |
线芯结构 mm | 7/0.28 | 1/0.8 | ||
导电线芯直流电阻 | ≤45 Ω/km | ≤36.7Ω/km | ||
固有衰减 | ≤1.10db/ km | ≤0.95 db/km | ||
绝缘线芯 绝缘电阻 | ≥3000MΩ·km(20℃) | |||
耐交流 电压 | 电缆绝缘线芯间及绝缘线芯与屏蔽间能经受1min,1.5kV不击穿 | |||
工作电容 | 0.06μF/km | |||
远端串 音衰减 | ≥70 dB/500m | |||
直流 电阻差 | ≤环阻的2% | |||
电感 | 800μH/ km |
运输与安装及其它注意事项
·电缆应适用于一切运输工具,成盘电缆禁止平放装卸,运输过程中避免雨淋,不能长时间在阳光下暴晒,避免与锐利物品碰撞、拉挂,禁止于易燃、易爆物品混装
·仓储应通风干燥,电缆储存期一般为15年
·电缆安装应严格按〈〈煤矿安全规程〉〉执行
·电缆燃烧时会释放有毒气体
